Trong nhiều ngành công nghiệp như sản xuất sơn, mực in, keo, hóa chất, điện tử, cơ khí, vệ sinh công nghiệp và sản xuất linh kiện, dung môi được sử dụng với khối lượng lớn trong các công đoạn hòa tan, pha chế, tẩy rửa và làm sạch thiết bị. Sau quá trình sử dụng, dung môi thường bị lẫn nước, dầu, cặn, nhựa, chất màu hoặc các tạp chất khác.

Thay vì xử lý toàn bộ dung môi đã qua sử dụng như chất thải, một phần dung môi có thể được thu hồi bằng công nghệ chưng cất – bay hơi – ngưng tụ. Đây là giải pháp giúp tách các cấu tử có khả năng bay hơi ra khỏi các thành phần khó bay hơi, từ đó thu được dung môi thành phẩm để tái sử dụng hoặc sử dụng cho các mục đích phù hợp.

Đối với hệ thống có công suất thiết kế 160 kg/giờ, công nghệ được áp dụng theo quy trình:

Dung môi thải → Thiết bị chưng cất, bay hơi → Thiết bị sinh hàn → Dung môi thành phẩm

Bên cạnh dòng dung môi thu hồi, hệ thống cũng phát sinh cặn sau chưng cất. Đây là dòng vật chất chứa các thành phần khó bay hơi, tạp chất hoặc dung môi còn sót lại và cần được thu gom, quản lý theo thành phần, tính chất thực tế.

Theo các tài liệu kỹ thuật về thu hồi dung môi, chưng cất là một trong những công nghệ phổ biến để thu hồi dung môi từ dòng dung môi đã qua sử dụng. Về nguyên lý, dung môi được bay hơi, hơi được dẫn sang bộ phận ngưng tụ và thu lại dưới dạng dung môi lỏng, trong khi phần cặn đáy được giữ lại hoặc tháo ra khỏi thiết bị.

1. Tái chế dung môi là gì?

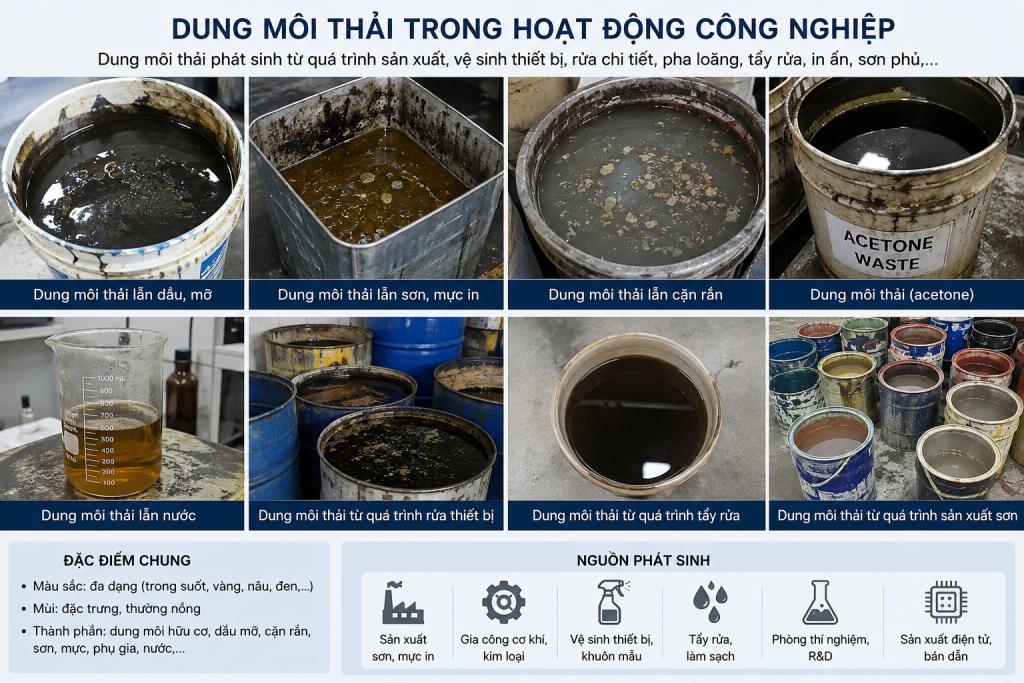

Tái chế dung môi là quá trình thu hồi các thành phần dung môi còn giá trị sử dụng từ dung môi thải thông qua các phương pháp tách, làm sạch và tinh chế.

Dung môi sau khi sử dụng không phải lúc nào cũng mất hoàn toàn khả năng sử dụng. Trong nhiều trường hợp, dung môi vẫn còn thành phần chính nhưng bị giảm chất lượng do nhiễm bẩn. Ví dụ, dung môi có thể bị lẫn:

• Cặn rắn;
• Bụi và tạp chất;
• Dầu, mỡ;
• Sơn, mực in hoặc chất màu;
• Nhựa và polymer;
• Nước;
• Các dung môi khác;
• Các hợp chất hữu cơ có nhiệt độ sôi cao;
• Tạp chất phát sinh trong quá trình sản xuất.

Nếu thành phần dung môi phù hợp với công nghệ thu hồi, hệ thống có thể sử dụng sự khác biệt về độ bay hơi và nhiệt độ sôi giữa các cấu tử để tách dung môi ra khỏi các thành phần ít bay hơi hơn.

Quá trình chưng cất về cơ bản là quá trình tách dựa trên sự khác biệt về độ bay hơi của các cấu tử. Công nghệ có thể vận hành theo dạng mẻ hoặc liên tục, tùy thuộc vào đặc điểm nguyên liệu và quy mô hệ thống.

2. Vì sao cần tái chế dung môi thải?

2.1 Giảm lượng dung môi phải thải bỏ

Khi dung môi được sử dụng một lần rồi chuyển hoàn toàn sang công đoạn xử lý cuối cùng, doanh nghiệp sẽ phải quản lý toàn bộ khối lượng dung môi đó như dòng chất thải.

Nếu dung môi có khả năng thu hồi, quá trình tái chế sẽ giúp tách một phần dung môi ra khỏi dòng thải. Khi đó, lượng vật chất cần xử lý tiếp theo chủ yếu là phần cặn, tạp chất và các cấu tử không thể hoặc không phù hợp để thu hồi.

Một trong những lợi ích được ghi nhận của thu hồi dung môi tại nguồn là giảm thể tích dung môi đã qua sử dụng cần đưa đi xử lý sau khi phần dung môi có thể tái sử dụng đã được tách ra.

2.2 Tận dụng lại nguồn nguyên liệu

Dung môi thành phẩm sau thu hồi, nếu đáp ứng yêu cầu kỹ thuật, có thể được sử dụng lại trong các công đoạn phù hợp.

Tuy nhiên, cần lưu ý rằng không nên mặc định dung môi tái chế có thể thay thế ngay dung môi nguyên sinh trong mọi ứng dụng. Chất lượng sản phẩm cần được đánh giá dựa trên yêu cầu của từng công đoạn.

Ví dụ, dung môi tái chế có thể được phân loại theo các nhóm mục đích:

• Sử dụng lại cho công đoạn có yêu cầu chất lượng tương đương;
• Sử dụng cho công đoạn tẩy rửa thiết bị;
• Sử dụng trong các công đoạn có yêu cầu chất lượng thấp hơn;
• Tiếp tục tinh chế trước khi tái sử dụng.

Chất lượng dung môi tái chế có thể đạt mức phù hợp cho ứng dụng cụ thể nếu công nghệ và điều kiện vận hành được lựa chọn phù hợp.

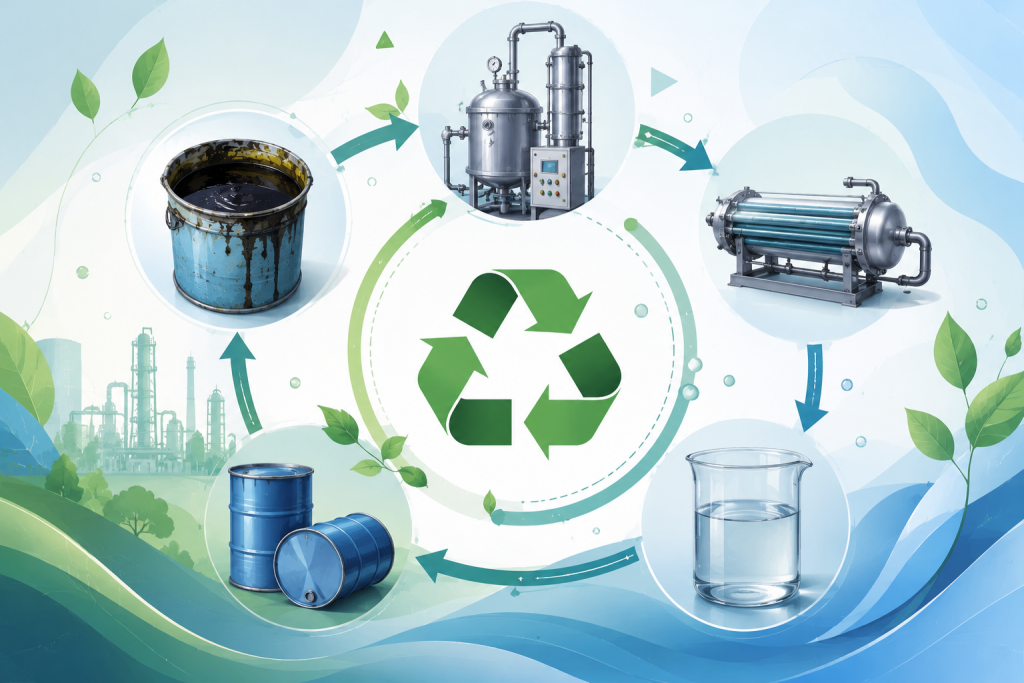

2.3 Hướng đến mô hình kinh tế tuần hoàn

Tái chế dung môi giúp thay đổi dòng vật chất từ mô hình tuyến tính:

Dung môi mới → Sử dụng → Dung môi thải → Xử lý

thành mô hình tuần hoàn hơn:

Dung môi mới → Sử dụng → Dung môi thải → Thu hồi, tái chế → Dung môi thành phẩm → Tái sử dụng

Đây là hướng tiếp cận giúp nâng cao hiệu quả sử dụng tài nguyên và giảm lượng nguyên liệu bị loại bỏ khi vẫn còn khả năng thu hồi.

3. Nguyên lý hoạt động của hệ thống tái chế dung môi

Nguyên lý cơ bản của hệ thống dựa trên quá trình:

Gia nhiệt → Bay hơi → Dẫn hơi → Làm lạnh → Ngưng tụ → Thu hồi dung môi

Giả sử dung môi thải gồm hai nhóm thành phần:

• Nhóm 1: Dung môi có khả năng bay hơi ở điều kiện gia nhiệt của hệ thống;
• Nhóm 2: Cặn, nhựa, dầu, chất màu hoặc các thành phần có độ bay hơi thấp hơn.

Khi hỗn hợp được gia nhiệt trong thiết bị chưng cất, thành phần dung môi chuyển dần sang pha hơi. Hơi này được dẫn sang thiết bị sinh hàn. Tại đây, nhiệt được lấy đi, hơi dung môi chuyển trở lại thành chất lỏng và được thu gom thành sản phẩm.

Phần còn lại trong thiết bị chưng cất sẽ ngày càng chứa nồng độ cao hơn của các cấu tử khó bay hơi.

Quy trình chưng cất đơn giản được mô tả trong các tài liệu kỹ thuật về thu hồi dung môi theo nguyên tắc: dung môi thải được đưa vào thiết bị bay hơi, hơi được lấy ra liên tục và ngưng tụ, còn phần cặn hoặc đáy chưng cất được tháo ra sau quá trình thu hồi.

4. Quy trình công nghệ tái chế dung môi thải

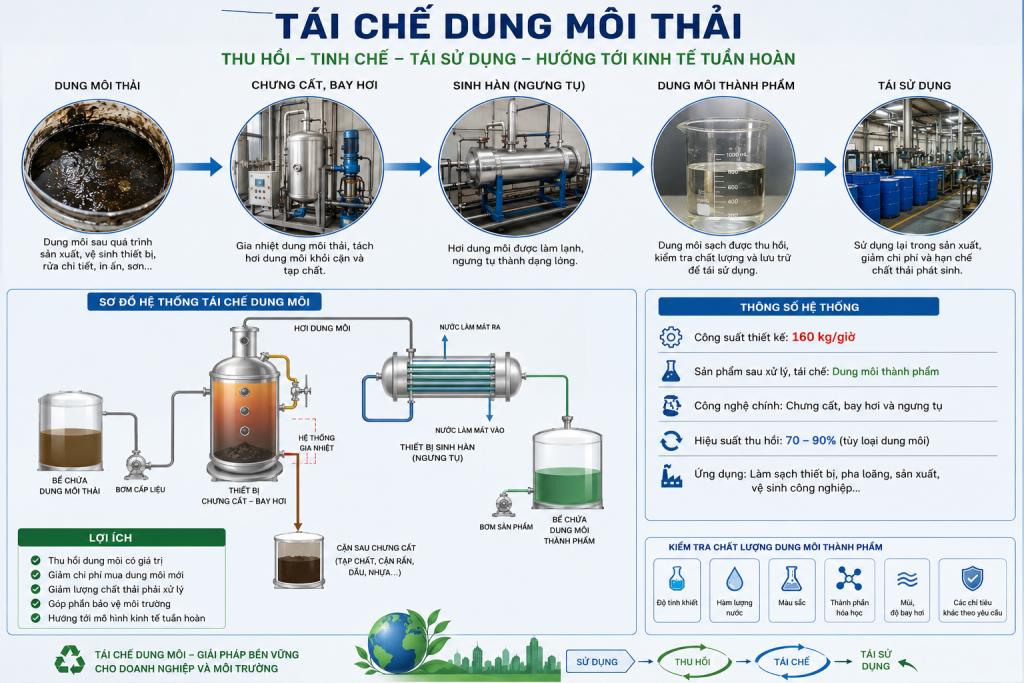

Sơ đồ công nghệ chính

DUNG MÔI THẢI
↓
TIẾP NHẬN VÀ KIỂM TRA NGUYÊN LIỆU
↓
THIẾT BỊ CHƯNG CẤT – BAY HƠI
↓
HƠI DUNG MÔI
↓
THIẾT BỊ SINH HÀN / NGƯNG TỤ
↓
DUNG MÔI THÀNH PHẨM
↓
KIỂM TRA CHẤT LƯỢNG – LƯU CHỨA – TÁI SỬ DỤNG

Đồng thời:

THIẾT BỊ CHƯNG CẤT – BAY HƠI
↓
CẶN SAU CHƯNG CẤT

Quy trình chi tiết có thể được chia thành các công đoạn sau.

4.1 Tiếp nhận dung môi thải

Dung môi thải từ các nguồn phát sinh được đưa về khu vực tiếp nhận.

Tại công đoạn này, cần kiểm soát và nhận diện dòng nguyên liệu đầu vào. Đây là bước rất quan trọng bởi hiệu quả của công nghệ phụ thuộc trực tiếp vào đặc tính của dung môi.

Một số thông tin cần xác định gồm:

• Loại dung môi;
• Thành phần chính;
• Có phải hỗn hợp nhiều dung môi hay không;
• Hàm lượng nước;
• Hàm lượng cặn;
• Độ nhớt;
• Khối lượng riêng;
• Nhiệt độ sôi hoặc khoảng nhiệt độ sôi;
• Tính dễ cháy;
• Khả năng tạo hơi;
• Mức độ lẫn dầu, nhựa hoặc polymer;
• Chất lượng mong muốn của dung môi sau thu hồi.

Trong thực tế, các dung môi không đồng nhất hoặc hỗn hợp dung môi phức tạp có thể đòi hỏi các giải pháp tách khác với chưng cất đơn giản. Việc tách hỗn hợp dung môi có thể cần nhiều bước chưng cất hoặc quá trình phân đoạn để nâng cao khả năng phân tách.

4.2 Thiết bị chưng cất – bay hơi

Đây là trung tâm của hệ thống tái chế dung môi.

Dung môi thải được đưa vào thiết bị và được gia nhiệt. Khi đạt điều kiện thích hợp, các cấu tử có khả năng bay hơi sẽ chuyển từ pha lỏng sang pha hơi.

Có thể hình dung quá trình như sau:

Dung môi thải lỏng + tạp chất
→ Cấp nhiệt
→ Dung môi bay hơi
→ Hơi dung môi được tách ra

Trong khi đó, các thành phần khó bay hơi như cặn, nhựa, chất màu hoặc dầu nặng có xu hướng ở lại trong thiết bị.

Tùy đặc tính nguyên liệu, quá trình chưng cất có thể được thiết kế theo:

• Chưng cất theo mẻ;
• Chưng cất liên tục;
• Chưng cất chân không;
• Chưng cất phân đoạn;
• Các cấu hình bay hơi chuyên dụng đối với dòng nguyên liệu có độ nhớt hoặc hàm lượng cặn cao.

Các tài liệu kỹ thuật cũng cho thấy chưng cất mẻ thường phù hợp với dòng dung môi có hàm lượng chất rắn thấp và độ nhớt thấp; đối với các dòng chứa nhựa hoặc cặn dễ bám, bề mặt truyền nhiệt có thể bị đóng bám, làm giảm hiệu quả truyền nhiệt.

4.3 Dẫn hơi dung môi

Sau khi bay hơi, dòng hơi dung môi được đưa ra khỏi thiết bị chưng cất và dẫn đến thiết bị sinh hàn.

Hệ thống đường ống dẫn hơi cần được thiết kế phù hợp với:

• Lưu lượng hơi;
• Nhiệt độ vận hành;
• Áp suất vận hành;
• Tính chất ăn mòn của dung môi;
• Khả năng cháy nổ;
• Yêu cầu hạn chế thất thoát hơi dung môi.

Việc hạn chế rò rỉ và thất thoát hơi có ý nghĩa quan trọng vì nhiều dung môi có khả năng bay hơi mạnh và có thể tạo ra các rủi ro về môi trường và an toàn nếu không được kiểm soát phù hợp.

4.4 Thiết bị sinh hàn – ngưng tụ

Hơi dung môi từ thiết bị chưng cất được đưa vào thiết bị sinh hàn.

Nhiệm vụ của thiết bị này là lấy nhiệt ra khỏi dòng hơi để chuyển hơi dung môi trở lại trạng thái lỏng:

Hơi dung môi → Làm lạnh → Ngưng tụ → Dung môi lỏng

Trong các hệ thống thu hồi dung môi, thiết bị ngưng tụ là công đoạn quan trọng để thu hồi dung môi sau khi bay hơi. Các thiết kế có thể sử dụng cấu hình trao đổi nhiệt gián tiếp, trong đó môi chất làm mát và dung môi được ngăn cách để tránh trộn lẫn.

Hiệu quả ngưng tụ phụ thuộc vào nhiều yếu tố, trong đó có:

• Nhiệt độ hơi đầu vào;
• Thành phần dung môi;
• Lưu lượng hơi;
• Nhiệt độ môi chất làm mát;
• Diện tích trao đổi nhiệt;
• Hệ số truyền nhiệt;
• Điều kiện vận hành của thiết bị.

4.5 Thu gom dung môi thành phẩm

Dung môi sau ngưng tụ được đưa đến khu vực thu gom và lưu chứa.

Sản phẩm thu được chính là:

DUNG MÔI THÀNH PHẨM

Tuy nhiên, trước khi tái sử dụng, nên thực hiện kiểm tra chất lượng để xác định sản phẩm có phù hợp với yêu cầu kỹ thuật hay không.

Một số chỉ tiêu có thể xem xét gồm:

• Thành phần dung môi;
• Độ tinh khiết;
• Hàm lượng nước;
• Khối lượng riêng;
• Màu sắc;
• Hàm lượng cặn;
• Nhiệt độ sôi;
• Khoảng nhiệt độ chưng cất;
• Hàm lượng tạp chất đặc trưng;
• Các chỉ tiêu riêng theo yêu cầu của khách hàng hoặc công đoạn sử dụng.

4.6 Thu gom cặn sau chưng cất

Sau khi phần dung môi có khả năng bay hơi được tách ra, trong thiết bị sẽ còn lại phần vật chất có nhiệt độ sôi cao hơn hoặc khó bay hơi hơn.

Dòng này có thể bao gồm:

• Cặn rắn;
• Dầu;
• Nhựa;
• Chất màu;
• Polymer;
• Tạp chất hữu cơ;
• Một phần dung môi còn sót lại.

Đây là dòng cần được tiếp tục đánh giá thành phần và quản lý theo tính chất thực tế. Không nên giả định toàn bộ dung môi đầu vào đều được chuyển thành sản phẩm, bởi hiệu suất thu hồi phụ thuộc rất lớn vào thành phần dòng nguyên liệu và điều kiện công nghệ.

6. Các thiết bị chính của hệ thống

Để vận hành một hệ thống tái chế dung môi hoàn chỉnh, ngoài ba công đoạn chính là chưng cất – bay hơi – ngưng tụ, hệ thống thường cần các nhóm thiết bị phụ trợ.

6.1 Khu vực tiếp nhận và bồn chứa nguyên liệu

Chức năng:

• Tiếp nhận dung môi thải;
• Phân loại theo từng nhóm;
• Lưu chứa trước khi xử lý;
• Điều hòa lưu lượng cấp vào hệ thống.

Dung môi khác nhau không nên tùy tiện trộn lẫn nếu chưa đánh giá ảnh hưởng đến công nghệ thu hồi và chất lượng sản phẩm.

6.2 Thiết bị chưng cất – bay hơi

Chức năng:

• Chứa dung môi đầu vào;
• Cấp nhiệt;
• Làm bay hơi dung môi;
• Tách dung môi khỏi phần cặn.

Đây là thiết bị quyết định phần lớn đến công suất và hiệu quả thu hồi.

6.3 Hệ thống gia nhiệt

Nguồn nhiệt có thể được cung cấp thông qua các giải pháp phù hợp với thiết kế thiết bị.

Hệ thống gia nhiệt cần kiểm soát:

• Nhiệt độ;
• Tốc độ gia nhiệt;
• Áp suất;
• Khả năng quá nhiệt;
• Các điều kiện an toàn liên quan.

6.4 Hệ thống đường ống hơi

Dẫn hơi dung môi từ thiết bị bay hơi đến thiết bị sinh hàn.

Hệ thống cần được thiết kế kín và phù hợp với tính chất của dung môi.

6.5 Thiết bị sinh hàn

Có nhiệm vụ:

• Làm lạnh hơi dung môi;
• Ngưng tụ hơi thành dung môi lỏng;
• Hạn chế thất thoát sản phẩm.

6.6 Bồn chứa dung môi thành phẩm

Dung môi sau thu hồi được lưu chứa trước khi:

• Kiểm tra chất lượng;
• Chuyển đến khu vực sản xuất;
• Đóng phuy hoặc đóng gói;
• Cung cấp cho khách hàng hoặc công đoạn sử dụng phù hợp.

6.7 Hệ thống thu gom cặn

Phần cặn sau chưng cất cần được tháo, thu gom và lưu chứa riêng để tiếp tục quản lý phù hợp.

6.8 Hệ thống điều khiển và an toàn

Có thể bao gồm các thiết bị theo dõi:

• Nhiệt độ;
• Áp suất;
• Mức chất lỏng;
• Lưu lượng;
• Tình trạng bơm;
• Tình trạng hệ thống làm mát;
• Các tín hiệu cảnh báo.

7. Những yếu tố quyết định hiệu quả tái chế dung môi thải

Thành phần dung môi đầu vào (đây là yếu tố quan trọng nhất): Một dòng dung môi đơn thành phần thường có đặc điểm xử lý khác với hỗn hợp nhiều dung môi. Khi hỗn hợp chứa nhiều cấu tử có nhiệt độ sôi khác nhau, yêu cầu phân tách có thể phức tạp hơn.

Hàm lượng nước: Nước trong dung môi có thể ảnh hưởng đến quá trình chưng cất và chất lượng sản phẩm. Trong một số trường hợp, nước và dung môi sau ngưng tụ cần được tách pha hoặc xử lý bổ sung.

Hàm lượng cặn: Dung môi chứa nhiều cặn có thể gây:

• Giảm khả năng truyền nhiệt;
• Đóng bám bề mặt;
• Tăng thời gian vệ sinh;
• Giảm công suất thực tế;
• Tăng lượng cặn đáy.

Các tài liệu về công nghệ thu hồi dung môi cũng lưu ý rằng các chất nhiễm bẩn có độ nhớt cao hoặc chứa nhựa có thể làm giảm hiệu quả của một số loại thiết bị bay hơi do hiện tượng bám bẩn bề mặt truyền nhiệt.

Nhiệt độ và áp suất vận hành: Việc lựa chọn điều kiện nhiệt độ phải phù hợp với đặc tính của dung môi.

Đối với một số dòng nguyên liệu, vận hành dưới áp suất thấp có thể giúp giảm nhiệt độ sôi và hạn chế các tác động không mong muốn do nhiệt. Chưng cất chân không là một trong các lựa chọn công nghệ được sử dụng trong những trường hợp phù hợp.

Hiệu quả của thiết bị sinh hàn: Nếu quá trình làm lạnh không hiệu quả, một phần hơi dung môi có thể không được ngưng tụ hoàn toàn, dẫn đến:

• Giảm lượng dung môi thu hồi;
• Tăng tổn thất;
• Tăng yêu cầu kiểm soát hơi thoát.

Do đó, công đoạn ngưng tụ cần được tính toán phù hợp với lưu lượng và thành phần hơi phát sinh.

8. Ưu điểm của hệ thống tái chế dung môi

Với công nghệ chưng cất – bay hơi – ngưng tụ, hệ thống có những ưu điểm đáng chú ý:

Thu hồi dung môi có giá trị: Thay vì loại bỏ toàn bộ dòng dung môi sau sử dụng, hệ thống tạo điều kiện thu hồi phần dung môi phù hợp.

Quy trình công nghệ tương đối rõ ràng: Chuỗi công nghệ chính – Bay hơi → Ngưng tụ → Thu hồi dễ hình dung và phù hợp với nguyên lý tách các cấu tử có độ bay hơi khác nhau.

Có thể áp dụng cho nhiều loại dung môi: Khả năng áp dụng phụ thuộc vào đặc tính cụ thể của từng dòng dung môi. Đây là lý do cần khảo sát và phân tích nguyên liệu trước khi lựa chọn cấu hình thiết bị.

Giảm lượng chất thải cần xử lý tiếp: Sau khi thu hồi dung môi, phần còn lại là dòng cặn cô đặc hơn, từ đó giảm khối lượng dung môi có khả năng tái sử dụng phải đưa đi xử lý cuối cùng.

Phù hợp với định hướng thu hồi tài nguyên: Dung môi sau tái chế có thể trở thành nguồn nguyên liệu thứ cấp nếu đạt yêu cầu chất lượng phù hợp.

9. Hạn chế và những vấn đề cần lưu ý

Mặc dù có nhiều ưu điểm, công nghệ tái chế dung môi không phải lúc nào cũng phù hợp với mọi dòng dung môi thải.

Một số vấn đề cần xem xét gồm:

Hỗn hợp dung môi phức tạp: Nếu nhiều dung môi có nhiệt độ sôi gần nhau, việc tách thành sản phẩm riêng biệt có thể khó khăn hơn.

Cặn có độ nhớt cao: Các thành phần nhựa, polymer hoặc cặn nhớt có thể gây bám dính và làm giảm hiệu quả truyền nhiệt.

Yêu cầu chất lượng sản phẩm cao: Nếu dung môi tái chế cần đạt tiêu chuẩn nghiêm ngặt tương đương nguyên liệu mới, có thể cần thêm các công đoạn tinh chế và kiểm soát chất lượng.

Phát sinh cặn sau chưng cất: Cặn không biến mất sau quá trình tái chế mà cần được thu gom và quản lý riêng.

Yêu cầu đầu tư hệ thống an toàn: Đối với dung môi dễ cháy, chi phí cho thiết bị và giải pháp an toàn là một nội dung cần được tính đến trong phương án đầu tư.

Kết luận

Hệ thống tái chế dung môi công suất thiết kế 160 kg/giờ sử dụng quy trình:

DUNG MÔI THẢI → THIẾT BỊ CHƯNG CẤT, BAY HƠI → THIẾT BỊ SINH HÀN → DUNG MÔI THÀNH PHẨM

là giải pháp thu hồi dung môi dựa trên nguyên lý bay hơi và ngưng tụ. Dung môi được tách khỏi các thành phần khó bay hơi thông qua công đoạn chưng cất, sau đó hơi dung môi được làm lạnh trong thiết bị sinh hàn để chuyển trở lại thành chất lỏng và thu thành sản phẩm.

Với công suất danh nghĩa 160 kg/giờ, hệ thống có thể xử lý 1.280 kg nguyên liệu trong 8 giờ vận hành. Tuy nhiên, lượng dung môi thành phẩm thực tế không thể mặc định bằng công suất đầu vào, mà phải được xác định dựa trên thành phần dung môi thải và hiệu suất thu hồi thực tế.

Để hệ thống hoạt động hiệu quả, doanh nghiệp cần đặc biệt quan tâm đến phân loại dung môi đầu vào, lựa chọn công nghệ phù hợp, kiểm soát nhiệt độ và áp suất, hiệu quả ngưng tụ, quản lý cặn sau chưng cất, kiểm tra chất lượng sản phẩm và bảo đảm an toàn trong quá trình vận hành.

Về lâu dài, đầu tư công nghệ tái chế dung môi không chỉ giúp thu hồi một phần nguyên liệu còn giá trị mà còn góp phần giảm lượng chất thải, nâng cao hiệu quả sử dụng tài nguyên và thúc đẩy mô hình sản xuất theo hướng tuần hoàn.
